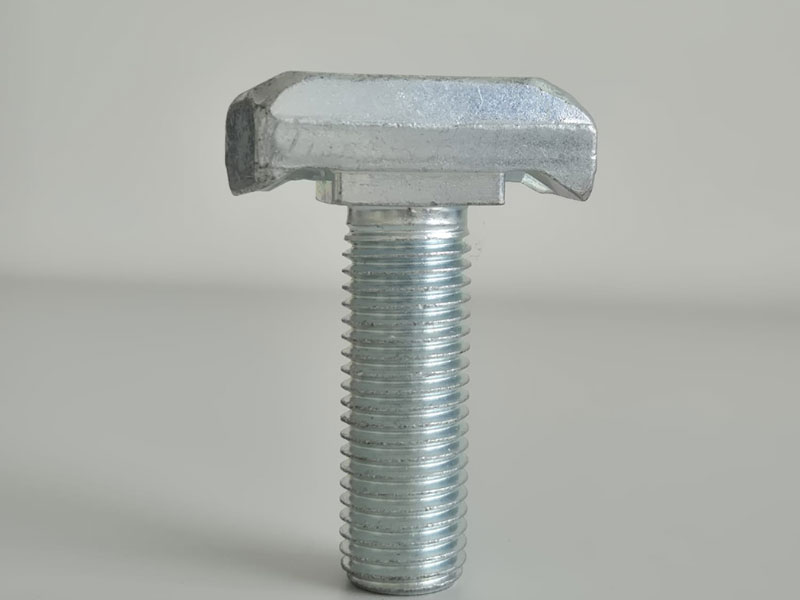

Le viti testa a martello sono elementi di fissaggio progettati per l’inserimento all’interno di cave, guide e profilati industriali. La particolare geometria della testa consente il bloccaggio meccanico all’interno della sede senza la necessità di trattenere la vite durante il serraggio, rendendole particolarmente adatte ad applicazioni caratterizzate da spazi ridotti e accessibilità limitata.
Questa tipologia di bulloneria trova impiego in macchine utensili, impianti industriali, strutture modulari, sistemi di movimentazione e attrezzature meccaniche dove è necessario realizzare collegamenti sicuri, regolabili e facilmente ispezionabili.
Accanto alle versioni normalizzate secondo DIN 186, DIN 188 e DIN 261, il mercato industriale utilizza frequentemente viti testa a martello realizzate a disegno, sviluppate per adattarsi a cave, profilati o componenti con geometrie specifiche.
Caratteristiche delle viti testa a martello
La funzione principale delle viti testa a martello è quella di garantire un fissaggio stabile all’interno di una cava o di una guida senza richiedere accesso alla parte posteriore del collegamento.
La testa viene inserita nella cava e ruotata fino alla posizione di lavoro, creando un accoppiamento che impedisce la rotazione durante il serraggio.
Rispetto alla bulloneria tradizionale, questa configurazione offre diversi vantaggi:
- montaggio rapido
- riduzione degli ingombri
- possibilità di regolazione lungo la guida
- assenza di lavorazioni aggiuntive sulla struttura
- elevata affidabilità anche in presenza di vibrazioni
Le viti testa a martello possono essere prodotte con filetto metrico o imperiale, lunghezze speciali e geometrie personalizzate in funzione dell’applicazione finale.
Viti testa a martello DIN 186, DIN 188 e DIN 261
Le principali normative di riferimento per questa famiglia di prodotti sono:
DIN 186 – Viti testa martello con quadro sottotesta
La DIN 186 identifica viti caratterizzate dalla presenza di un quadro sottotesta che svolge funzione antirotazione durante il serraggio.
Questa configurazione è particolarmente apprezzata nelle strutture metalliche e nei sistemi di fissaggio industriali dove è necessario garantire un corretto posizionamento della vite all’interno della cava.
DIN 188 – Viti testa martello con doppio risalto
Le viti DIN 188 presentano una geometria specifica con doppio risalto che facilita il corretto posizionamento nella sede e migliora la stabilità dell’accoppiamento.
Sono utilizzate in molte applicazioni industriali dove il fissaggio deve mantenere il corretto orientamento durante le operazioni di montaggio e manutenzione.
DIN 261 – Viti testa a martello
La norma DIN 261 definisce una configurazione di vite testa a martello largamente utilizzata in guide, profilati e sistemi di fissaggio industriali.
Grazie alla forma della testa, questi elementi consentono di realizzare collegamenti compatti e facilmente regolabili senza ricorrere a lavorazioni complesse sulla struttura.
Bulloni per cave e canaline a T
Nello stesso ambito applicativo vengono utilizzati anche i bulloni destinati a cave e canaline a T, particolarmente diffusi nelle macchine utensili e nei sistemi di staffaggio.
I principali riferimenti sono:
- DIN 787 – Bulloni per cave a T
- ISO 299 – Bulloni per cave e canaline a T per macchine utensili
Questi componenti sono progettati per lavorare all’interno delle cave normalizzate presenti su tavole macchina, centri di lavoro, attrezzature di bloccaggio e sistemi di posizionamento.
La possibilità di regolare il punto di fissaggio lungo la cava rende questa soluzione estremamente versatile nelle lavorazioni meccaniche e nelle attività di attrezzaggio.

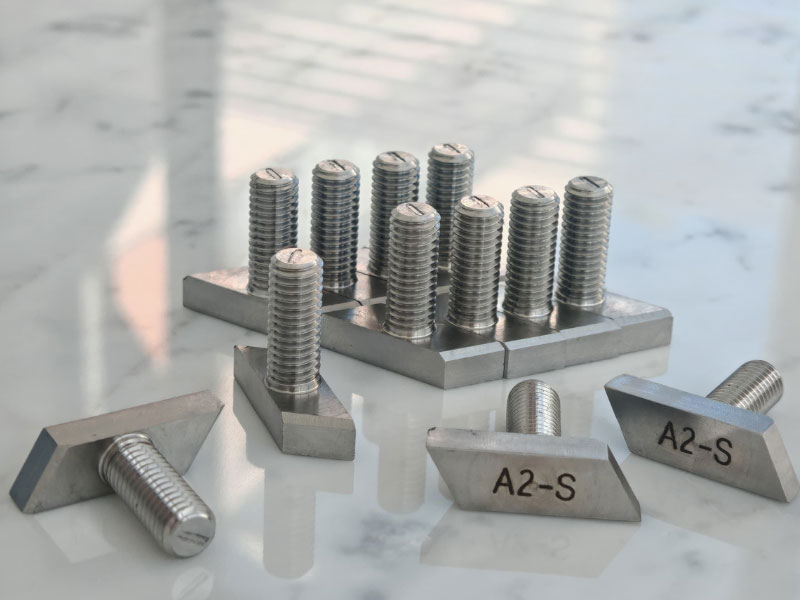

Viti testa rettangolare e soluzioni speciali
Le viti testa rettangolare vengono spesso associate alle viti testa a martello per la somiglianza geometrica e per il principio di funzionamento basato sull’antirotazione della testa all’interno della sede.
Si tratta tuttavia di una categoria distinta che, nelle applicazioni industriali, viene frequentemente realizzata a disegno in funzione delle dimensioni della cava, dei carichi di esercizio e dei vincoli costruttivi del macchinario.
Queste soluzioni trovano impiego in:
- impianti industriali
- sistemi di movimentazione
- macchinari speciali
- carpenteria meccanica
- strutture modulari OEM
La produzione su disegno consente di personalizzare completamente larghezza della testa, spessore, lunghezza del gambo, filetto e materiale.
Applicazioni industriali delle viti testa a martello
Le viti testa a martello sono utilizzate in numerosi settori industriali dove è necessario realizzare collegamenti regolabili e compatti.
Tra le applicazioni più comuni:
- macchine utensili
- impianti di automazione
- linee di produzione
- sistemi di trasporto e movimentazione
- carpenteria industriale
- strutture modulari
- settore ferroviario
- impianti energetici
- macchinari per cementifici
La possibilità di adattare rapidamente la posizione del fissaggio rappresenta uno dei principali vantaggi rispetto alle soluzioni tradizionali.
Materiali disponibili
Le viti testa a martello possono essere prodotte in numerosi materiali in funzione delle condizioni operative e ambientali.
Tra i più utilizzati:
- acciaio al carbonio classe 8.8, 10.9, 12.9
- 42CrMo4
- 39NiCrMo3
- acciaio inox AISI 304
- acciaio inox AISI 316
- Duplex
- Super Duplex
- ASTM A193 B7
- ASTM A193 B16
- Inconel
- Hastelloy
Per applicazioni critiche sono disponibili certificati EN 10204 3.1 e 3.2 con completa tracciabilità della materia prima.
Trattamenti superficiali
La scelta del trattamento superficiale dipende dall’ambiente di esercizio e dalle prestazioni richieste.
Le principali soluzioni disponibili comprendono:
- zincatura elettrolitica
- zincatura a caldo
- Geomet®
- Zinco-Nichel
- fosfatazione
- brunitura
- nichelatura chimica
- Xylan®
- passivazione per acciai inox
- frenafiletti preapplicato
I trattamenti possono essere selezionati per migliorare la resistenza alla corrosione, il comportamento al serraggio e la durata del fissaggio.
Capacità EFS
EFS supporta la fornitura di viti testa a martello standard e speciali per applicazioni industriali ad alta criticità.
Le forniture possono includere:
- produzione a disegno
- diametri e lunghezze fuori standard
- lavorazioni meccaniche dedicate
- filettature speciali
- trattamenti termici
- trattamenti superficiali
- marcatura laser
- certificazioni EN 10204 3.1 e 3.2
- controlli dimensionali
- test distruttivi e non distruttivi
- completa tracciabilità dei materiali
La selezione di produttori qualificati italiani ed europei consente di gestire sia piccoli lotti sia forniture seriali per OEM e manutenzione industriale.
FAQ
Qual è la differenza tra DIN 186 e DIN 261?
La DIN 186 prevede la presenza di un quadro sottotesta con funzione antirotazione. La DIN 261 identifica invece una vite testa a martello priva di questa caratteristica geometrica.
Quando utilizzare una vite testa a martello?
Le viti testa a martello vengono utilizzate quando il fissaggio deve essere inserito all’interno di una cava o di una guida e deve poter essere regolato senza accesso alla parte posteriore del collegamento.
È possibile realizzare viti testa a martello a disegno?
Sì. Molte applicazioni industriali richiedono dimensioni, materiali, filettature o geometrie personalizzate che vengono prodotte su specifica tecnica del cliente.
