Le viti flangiate industriali sono elementi di fissaggio progettati per distribuire il carico di serraggio su una superficie più ampia rispetto alle tradizionali viti testa esagonale. La presenza della flangia integrata consente infatti di ridurre le pressioni superficiali, migliorare la stabilità del collegamento e, in molti casi, eliminare l’utilizzo di rondelle separate.
Grazie a queste caratteristiche, le viti flangiate trovano impiego in applicazioni soggette a vibrazioni, carichi dinamici e cicli di lavoro continui. Sono particolarmente diffuse nei settori automotive heavy-duty, macchine agricole, movimento terra, machinery, power transmission e impiantistica industriale.
Oltre alle versioni normate, il mercato industriale richiede sempre più frequentemente viti flangiate speciali realizzate a disegno con geometrie dedicate, passi fini, trattamenti superficiali specifici e sistemi di bloccaggio integrati.
EFS supporta forniture standard e speciali con materiali certificati europei, trattamenti controllati e produzioni personalizzate destinate ad applicazioni industriali critiche.
Caratteristiche delle viti flangiate
La principale caratteristica delle viti flangiate è la presenza di una flangia integrata sotto testa che aumenta la superficie di appoggio e migliora la distribuzione del precarico.
Questa configurazione consente di:
- ridurre le pressioni locali sul componente serrato;
- migliorare la distribuzione del carico;
- aumentare la stabilità del serraggio;
- ridurre il rischio di allentamento;
- eliminare o limitare l’utilizzo di rondelle aggiuntive.
Nelle applicazioni soggette a vibrazioni continue, la flangia contribuisce inoltre a mantenere più stabile il collegamento nel tempo.
Viti flangiate esagonali
Le viti flangiate a testa esagonale rappresentano la configurazione più diffusa nel settore industriale.
La testa esagonale consente elevati valori di coppia mentre la flangia integrata migliora la distribuzione degli sforzi sul componente assemblato.
Queste viti vengono utilizzate in telai strutturali, supporti motore, riduttori, macchine agricole, trasmissioni e sistemi meccanici soggetti a carichi elevati.
Viti flangiate con dentellatura di bloccaggio
Alcune configurazioni prevedono una dentellatura radiale sotto la flangia che aumenta l’attrito con la superficie di appoggio.
Questa soluzione, anche chiamata vite flangiata zigrinata, viene utilizzata quando è necessario contrastare l’allentamento dovuto a vibrazioni o carichi ciclici senza ricorrere a sistemi frenanti aggiuntivi.
Le versioni dentellate sono particolarmente diffuse nel settore automotive e nelle macchine movimento terra.
Viti flangiate a passo fine
Le viti flangiate con filettatura metrica fine vengono utilizzate quando è richiesta una regolazione più precisa del precarico o una maggiore resistenza agli allentamenti.
Il passo fine aumenta la superficie di contatto tra i filetti e contribuisce a migliorare la stabilità del serraggio nelle applicazioni soggette a forti vibrazioni.
Viti flangiate speciali a disegno
Molte applicazioni industriali richiedono configurazioni che non rientrano nelle dimensioni previste dalle normative standard.
Tra le personalizzazioni più richieste rientrano:
- lunghezze fuori standard;
- diametri speciali;
- passi fini;
- gambi calibrati;
- geometrie dedicate;
- marcature personalizzate;
- pasta frenafiletti preapplicata;
- rivestimenti ad alta resistenza alla corrosione.
Applicazioni industriali delle viti flangiate
Le viti flangiate industriali trovano impiego in numerosi settori caratterizzati da elevate sollecitazioni meccaniche.
Nel settore automotive heavy-duty vengono utilizzate in cambi, differenziali, supporti motore, assali e sistemi di trasmissione.
Nelle macchine agricole e movimento terra trovano applicazione in telai, gruppi strutturali, organi di trasmissione e componenti soggetti a vibrazioni continue.
Nel settore machinery vengono utilizzate in riduttori, gruppi meccanici, presse e linee automatiche.
Le viti flangiate vengono inoltre impiegate in impiantistica industriale, sistemi energetici, macchine per la lavorazione dei materiali e apparecchiature soggette a frequenti cicli di carico.
Normative ISO, DIN e UNI per le viti flangiate
Le principali normative di riferimento per le viti flangiate industriali comprendono:
- DIN 6921 – viti a testa esagonale flangiata
- ISO 4162 – viti esagonali flangiate con caratteristiche dimensionali metriche
- ISO 898-1 – proprietà meccaniche degli elementi di collegamento in acciaio al carbonio e acciaio legato
- ISO 965 – tolleranze delle filettature metriche
- EN 10204 – certificazione e tracciabilità dei materiali
La scelta della normativa dipende dalla geometria richiesta, dalla classe di resistenza e dalle specifiche tecniche dell’applicazione.
Principali tipologie di viti flangiate
Le configurazioni più diffuse comprendono:
- viti flangiate esagonali DIN 6921;
- viti flangiate ISO 4162;
- viti flangiate dentellate;
- viti flangiate a passo fine;
- viti flangiate con frenafiletti preapplicato;
- viti flangiate Torx;
- viti flangiate speciali a disegno;
- viti flangiate oversize.
Materiali disponibili
Le viti flangiate possono essere prodotte in diversi materiali in funzione delle condizioni operative e dei requisiti progettuali.
Tra i materiali più utilizzati:
- acciai al carbonio classe 8.8; 10.9; 12.9
- 42CrMo4;
- 39NiCrMo3;
- acciai inox A2 e A4;
- Duplex;
- Super Duplex;
- ASTM A193 B7;
- ASTM A193 B16;
- Inconel 718;
- Hastelloy.
La scelta del materiale deve considerare resistenza meccanica, temperatura di esercizio, ambiente corrosivo e durata richiesta del collegamento.
Trattamenti superficiali
I trattamenti superficiali consentono di aumentare la resistenza alla corrosione e migliorare le prestazioni del fissaggio.
Tra i principali trattamenti disponibili:
- zincatura elettrolitica;
- zincatura a caldo;
- Geomet®;
- Zinc-Nickel;
- fosfatazione;
- brunitura;
- nichelatura chimica;
- Xylan®;
- frenafiletti preapplicato;
- rivestimenti zinc-flake.

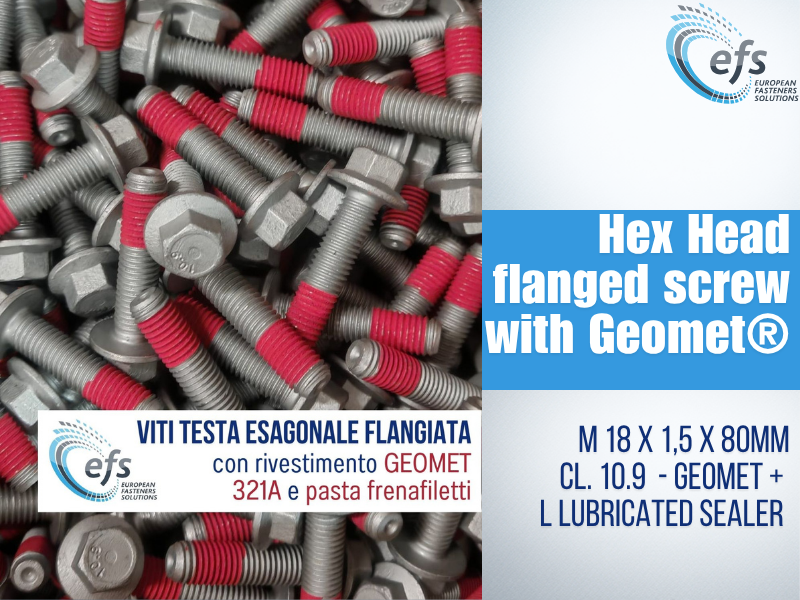

Per le viti flangiate ad alta resistenza, i rivestimenti non elettrolitici come Geomet® risultano particolarmente indicati perché riducono il rischio di infragilimento da idrogeno.
Capacità EFS
EFS gestisce forniture standard e speciali di viti flangiate per applicazioni industriali soggette a elevati carichi statici e dinamici.
Le principali attività comprendono:
- produzione a disegno;
- diametri e lunghezze fuori standard;
- passi fini e filettature speciali;
- applicazione di frenafiletti preassemblato;
- marcatura e tracciabilità;
- certificati EN 10204 3.1 e 3.2;
- controlli dimensionali e metallurgici;
- prove distruttive e non distruttive;
- gestione di trattamenti superficiali speciali.
Grazie a una rete di produttori europei qualificati, EFS supporta forniture destinate ai settori automotive heavy-duty, macchine agricole, movimento terra, machinery, energia e impiantistica industriale.
FAQ
Qual è il vantaggio di una vite flangiata rispetto a una vite testa esagonale tradizionale?
La flangia integrata aumenta la superficie di appoggio e distribuisce meglio il carico di serraggio. In molte applicazioni consente inoltre di eliminare la rondella e migliorare la stabilità del collegamento.
Quando utilizzare una vite flangiata dentellata?
Le versioni dentellate vengono impiegate quando è necessario aumentare la resistenza allo svitamento causato da vibrazioni e carichi dinamici.
Quali classi di resistenza sono più utilizzate per le viti flangiate?
Le classi più diffuse sono 8.8, 10.9 e 12.9 secondo ISO 898-1. La scelta dipende dai carichi applicati e dalle caratteristiche dell’assemblaggio.
È possibile realizzare viti flangiate a disegno?
Sì. Le viti flangiate possono essere prodotte con geometrie personalizzate, passi fini, diametri speciali, trattamenti dedicati e sistemi frenanti integrati in funzione delle specifiche del progetto.
