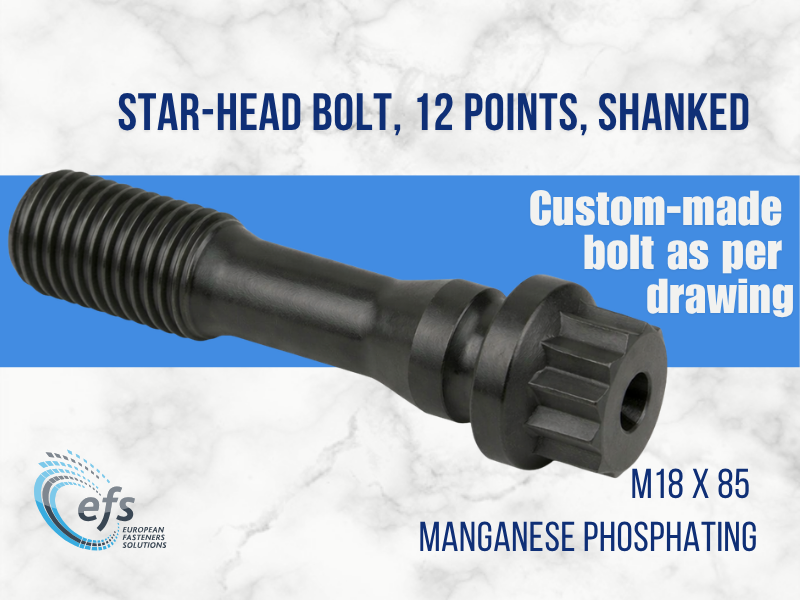

Le viti biesagonali industriali, note anche come viti stellari o 12 Point Bolts, sono elementi di fissaggio progettati per applicazioni che richiedono elevate prestazioni meccaniche, accessibilità di serraggio e affidabilità nel tempo.
La caratteristica distintiva di questa tipologia è la testa a dodici punti ottenuta dalla sovrapposizione di due esagoni. Questa configurazione consente un numero maggiore di posizioni di accoppiamento dell’utensile rispetto alle tradizionali viti a testa esagonale, facilitando le operazioni di montaggio anche in spazi ristretti o in presenza di componenti ravvicinati.
Le viti biesagonali sono particolarmente diffuse nei settori Oil & Gas, energia, impiantistica industriale, valvole ad alta pressione, turbine e applicazioni offshore, dove il fissaggio deve garantire prestazioni costanti in presenza di carichi elevati, vibrazioni e condizioni ambientali severe.
Caratteristiche delle viti biesagonali
La geometria della testa biesagonale nasce per combinare elevate coppie di serraggio e praticità operativa. Rispetto a una testa esagonale tradizionale, offre una migliore accessibilità durante il montaggio e riduce la rotazione necessaria per il riposizionamento della chiave.
Questa caratteristica risulta particolarmente utile nelle valvole industriali, negli scambiatori di calore, nelle turbine e nelle apparecchiature di processo, dove gli spazi disponibili per le operazioni di manutenzione possono essere limitati.
Le viti stellari vengono frequentemente prodotte in acciai legati ad alta resistenza oppure in materiali speciali destinati ad ambienti corrosivi o ad alte temperature. A seconda dell’applicazione possono essere realizzate con filettatura totale o parziale, passo metrico standard o fine e geometrie completamente personalizzate.
Nei settori più esigenti vengono spesso utilizzate classi di resistenza 10.9 e 12.9 oppure materiali ASTM destinati all’impiantistica energetica e petrolchimica.
Applicazioni industriali delle viti biesagonali
Le viti biesagonali trovano impiego in numerosi settori industriali dove il fissaggio rappresenta un componente critico per la sicurezza e la continuità operativa dell’impianto.
Nel settore Oil & Gas vengono utilizzate per il serraggio di valvole, flange, sistemi di pompaggio e apparecchiature soggette a elevate pressioni di esercizio. La possibilità di applicare elevate coppie di serraggio in spazi ridotti rappresenta uno dei principali vantaggi di questa configurazione.
Nel settore energia vengono impiegate su turbine, generatori, impianti termoelettrici e apparecchiature destinate alla produzione e distribuzione dell’energia. In questi contesti diventano fondamentali la qualità del materiale, la tracciabilità della materia prima e la disponibilità di certificazioni specifiche.
Le viti stellari trovano inoltre applicazione nell’industria chimica, offshore, navale e nel machinery pesante, dove resistenza meccanica e affidabilità del serraggio devono essere garantite per lunghi periodi di esercizio.
Normative ISO, DIN e UNI
Le viti biesagonali possono essere prodotte secondo standard dimensionali internazionali oppure realizzate completamente a disegno in funzione delle specifiche del cliente.
Le principali normative di riferimento comprendono:
- ISO 898-1 per le proprietà meccaniche delle viti in acciaio al carbonio e acciaio legato
- ISO 965 per tolleranze e filettature metriche
- ISO 261 e ISO 262 per le filettature metriche
- ASME B18.2.1 per applicazioni industriali e petrolchimiche
- Specifiche OEM e capitolati tecnici di settore
In ambito Oil & Gas ed energia è frequente la presenza di requisiti dimensionali, documentali e qualitativi definiti direttamente dall’end user o dal costruttore dell’impianto.
Principali tipologie di viti biesagonali
Le configurazioni maggiormente utilizzate comprendono:
- viti biesagonali a filetto parziale
- viti biesagonali a filetto totale
- viti biesagonali a passo fine
- viti stellari per valvole e flange
- viti biesagonali flangiate
- viti biesagonali speciali a disegno
La scelta della configurazione dipende dalle caratteristiche del collegamento, dalle condizioni operative e dagli spazi disponibili per le operazioni di assemblaggio e manutenzione.
Materiali disponibili
La selezione del materiale rappresenta un aspetto fondamentale per garantire la durata e l’affidabilità del fissaggio.
EFS gestisce forniture di viti biesagonali in:
- classi 8.8, 10.9 e 12.9
- 42CrMo4
- 34CrNiMo6
- 39NiCrMo3
- ASTM A193 B7
- ASTM A193 B16
- ASTM A320 L7
- inox AISI 304 e AISI 316
- Duplex
- Super Duplex
- Inconel 718
- Hastelloy
- Monel
Per applicazioni critiche possono essere richieste leghe speciali con elevate prestazioni meccaniche, resistenza alla corrosione e stabilità alle alte temperature.
Trattamenti superficiali
La scelta del trattamento superficiale dipende dall’ambiente di esercizio, dalle condizioni climatiche e dalla durata prevista del componente.
Tra i trattamenti più richiesti rientrano:
- zincatura elettrolitica
- zincatura a caldo
- Geomet®
- Zinco-Nichel
- brunitura
- fosfatazione
- nichelatura chimica
- Xylan®
- rivestimenti PTFE
Per applicazioni offshore e marine vengono spesso utilizzati rivestimenti ad elevata resistenza alla corrosione, mentre nei fissaggi ad alta resistenza si privilegiano sistemi che evitano il rischio di infragilimento da idrogeno.
Capacità EFS
EFS supporta forniture di viti biesagonali industriali destinate a progetti ad alta criticità tecnica, con produzioni completamente a disegno e gestione coordinata dell’intera filiera.
L’attività comprende la selezione dei produttori, la scelta della materia prima, il coordinamento dei trattamenti termici e superficiali, i controlli dimensionali e la gestione della documentazione tecnica richiesta dal cliente.
Sono disponibili forniture con diametri e lunghezze fuori standard, passi speciali, marcature personalizzate e materiali destinati ai settori Oil & Gas, energia, offshore, ferroviario e machinery.
Su richiesta possono essere forniti:
- certificati EN 10204 3.1
- certificati EN 10204 3.2
- controlli dimensionali
- controlli non distruttivi
- prove meccaniche
- marcatura laser
- completa tracciabilità della materia prima
FAQ
Qual è la differenza tra una vite biesagonale e una vite esagonale?
La vite biesagonale presenta una testa a dodici punti che facilita il posizionamento dell’utensile e migliora l’accessibilità nelle zone di montaggio più ristrette.
Dove vengono utilizzate le viti stellari?
Le viti stellari sono particolarmente diffuse nei settori Oil & Gas, energia, valvole industriali, turbine, impianti offshore e apparecchiature soggette a elevate sollecitazioni meccaniche.
È possibile realizzare viti biesagonali a disegno?
Sì. Le viti biesagonali possono essere prodotte su specifica del cliente con materiali speciali, passi dedicati, trattamenti superficiali, marcature personalizzate e certificazioni conformi ai requisiti di progetto.
