Le viti a testa cava industriali vengono utilizzate in applicazioni dove sono richiesti elevati valori di serraggio, precisione di montaggio e ingombri ridotti. Grazie all’impronta esagonale incassata consentono di applicare coppie di serraggio elevate mantenendo una geometria compatta, caratteristica particolarmente apprezzata nei settori machinery, automotive heavy-duty, energia, ferroviario e power transmission.
Rispetto alle tradizionali viti testa esagonale, le viti a testa cava permettono una maggiore accessibilità in spazi limitati e una migliore integrazione nei gruppi meccanici complessi. Oltre alle versioni normate UNI, DIN e ISO, trovano largo impiego configurazioni speciali realizzate a disegno con passi fini, gambi calibrati, lunghezze fuori standard, sistemi frenanti integrati e trattamenti superficiali dedicati.
La bulloneria a testa cava viene impiegata sia in assemblaggi standardizzati sia in produzioni speciali dove risultano fondamentali aspetti quali tracciabilità, certificazioni dei materiali, controlli dimensionali e prestazioni meccaniche costanti nel tempo.
EFS supporta forniture standard e speciali con materiali certificati di origine europea, lavorazioni dedicate e controlli qualità destinati ad applicazioni soggette a elevate sollecitazioni meccaniche.
Caratteristiche delle viti a testa cava
Le viti a testa cava vengono impiegate soprattutto quando lo spazio disponibile non consente l’utilizzo di teste esagonali tradizionali oppure quando è necessario ottenere serraggi precisi e ripetibili.
La configurazione più diffusa è la vite cilindrica con esagono incassato secondo UNI 5931, DIN 912 e ISO 4762, ampiamente utilizzata nei settori machinery, power transmission, automotive heavy-duty e macchine utensili. Questa geometria consente elevate coppie di serraggio e un’elevata affidabilità anche in applicazioni soggette a vibrazioni e carichi dinamici.

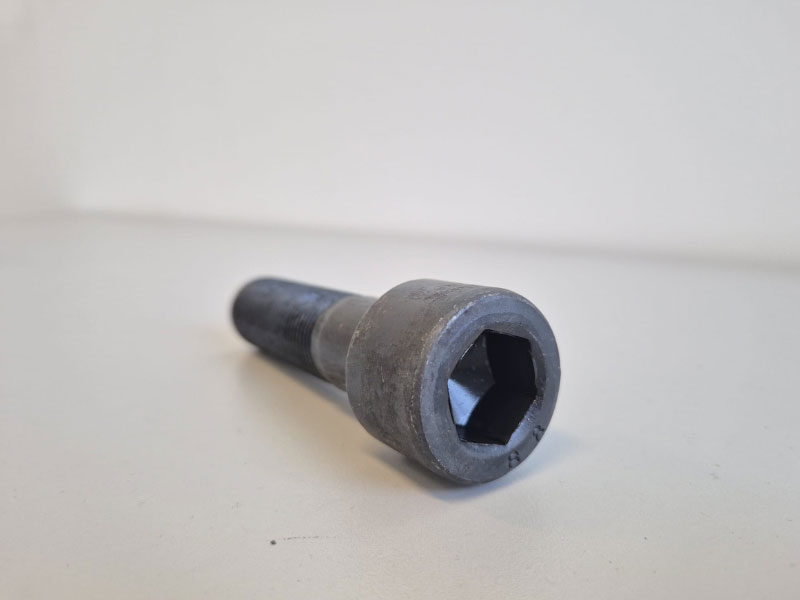

Viti a testa cava UNI 5931
La UNI 5931 identifica le viti a testa cilindrica con esagono incassato a passo grosso. Sono tra le tipologie più utilizzate nella meccanica industriale grazie alla combinazione di elevata resistenza meccanica, semplicità di montaggio e ridotto ingombro.
Trovano applicazione in riduttori, gruppi di trasmissione, presse, macchine automatiche e componenti automotive heavy-duty.
Viti a testa cava UNI 5932 a passo fine
La UNI 5932 identifica le viti a testa cilindrica con esagono incassato a filettatura metrica fine.
Il passo fine viene scelto quando è richiesta una regolazione più precisa del precarico oppure una maggiore resistenza agli allentamenti causati da vibrazioni e carichi ciclici. Grazie alla maggiore superficie di contatto tra i filetti, questa configurazione contribuisce a migliorare la stabilità del serraggio nel tempo.
Le viti UNI 5932 vengono impiegate in trasmissioni meccaniche, gruppi rotanti, automotive heavy-duty e applicazioni industriali soggette a sollecitazioni dinamiche continue.
Viti a testa cava con gambo calibrato
Le versioni con gambo calibrato vengono utilizzate quando il fissaggio svolge anche una funzione di centraggio o di trasmissione dei carichi a taglio.
Questa configurazione trova applicazione in cinematismi, gruppi meccanici di precisione, accoppiamenti albero-mozzo, sistemi di trasmissione e assemblaggi soggetti a elevati carichi dinamici.

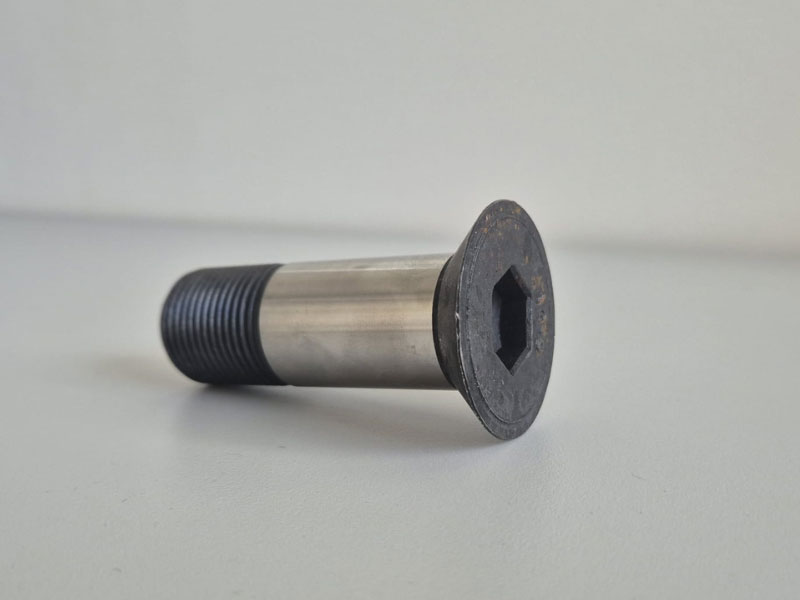

Viti svasate con esagono incassato
Le viti svasate con cava esagonale consentono di ottenere un fissaggio a filo superficie e vengono utilizzate quando la testa non deve interferire con componenti in movimento o con superfici funzionali.
Le principali normative di riferimento sono:
- UNI 5933
- DIN 7991
- ISO 10642
Questa tipologia trova impiego in macchine automatiche, attrezzature industriali, carpenterie leggere e componenti meccanici dove sono richiesti ingombri ridotti e superfici perfettamente complanari.
Filettature speciali e configurazioni a disegno
Nel settore della bulloneria speciale le viti a testa cava vengono frequentemente richieste con caratteristiche non previste dalle normative standard.
Tra le configurazioni più diffuse rientrano:
- passo fine speciale
- lunghezze fuori standard
- diametri oversize
- filettature rullate
- frenafiletti preapplicato
- marcature dedicate
- geometrie personalizzate su disegno
Queste soluzioni vengono sviluppate per soddisfare requisiti specifici di montaggio, resistenza meccanica e durata operativa.
Applicazioni industriali delle viti a testa cava
Le viti a testa cava industriali trovano impiego in numerosi settori caratterizzati da elevate esigenze di affidabilità e precisione.
Nel settore machinery vengono utilizzate per presse, macchine utensili, riduttori, linee automatiche e sistemi di trasmissione.
Nell’automotive heavy-duty e nel movimento terra sono impiegate in cambi, differenziali, gruppi motore e componenti soggetti a forti vibrazioni.
Nel settore energia e Oil & Gas vengono utilizzate in apparecchiature ausiliarie, sistemi di movimentazione, skid e impianti industriali che richiedono fissaggi affidabili e materiali certificati.
Le configurazioni speciali trovano inoltre applicazione in cementifici, impianti siderurgici, gru, impianti ferroviari e macchinari destinati a cicli produttivi continui.
Normative ISO, DIN e UNI per le viti a testa cava
Le principali normative utilizzate per identificare le viti a testa cava industriali sono:
- UNI 5931 – DIN 912 – ISO 4762: viti a testa cilindrica con esagono incassato
- UNI 5932: viti a testa cilindrica con esagono incassato a passo fine
- UNI 5933 – DIN 7991 – ISO 10642: viti a testa svasata con esagono incassato
- ISO 898-1: caratteristiche meccaniche delle classi di resistenza
- ISO 965: tolleranze delle filettature metriche
- EN 10204: certificazioni e documentazione dei materiali
La scelta della norma dipende dalla geometria richiesta, dalle modalità di montaggio e dalle prestazioni meccaniche previste dall’applicazione.
Principali tipologie di viti a testa cava industriali
Le configurazioni più richieste comprendono:
- viti cilindriche con esagono incassato UNI 5931
- viti a testa cava passo fine UNI 5932
- viti svasate UNI 5933
- viti con gambo calibrato
- viti con frenafiletti preapplicato
- viti con filettatura rullata
- viti speciali a disegno
- viti oversize e fuori standard
Materiali disponibili
Le viti a testa cava industriali possono essere prodotte in diversi materiali in funzione delle condizioni operative e dei requisiti progettuali.
Tra i più utilizzati:
- acciai al carbonio classe 8.8, 10.9 e 12.9
- 42CrMo4
- 39NiCrMo3
- acciai inox A2 e A4
- Duplex
- Super Duplex
- ASTM A193 B7
- ASTM A193 B16
- Inconel 718
- Hastelloy
- altre leghe speciali su richiesta
La selezione del materiale dipende da fattori quali carico applicato, temperatura di esercizio, ambiente corrosivo e requisiti normativi del settore di destinazione.
Trattamenti superficiali
I trattamenti superficiali svolgono un ruolo fondamentale nella protezione dalla corrosione, nella durata del fissaggio e nel comportamento durante il montaggio.
Tra i principali trattamenti disponibili:
- zincatura elettrolitica
- zincatura a caldo
- Geomet®
- Zinc-Nickel
- fosfatazione
- brunitura
- nichelatura chimica
- Xylan®
- frenafiletti preapplicato
La scelta del trattamento deve essere effettuata considerando ambiente operativo, classe di resistenza e requisiti di durabilità del collegamento.
Capacità EFS
EFS gestisce forniture standard e speciali di viti a testa cava per applicazioni industriali critiche.
Le principali attività comprendono:
- produzione a disegno
- diametri e lunghezze fuori standard
- passi fini e filettature speciali
- lavorazioni meccaniche dedicate
- marcatura e tracciabilità dei componenti
- certificati EN 10204 3.1 e 3.2
- controlli dimensionali e metallurgici
- prove distruttive e non distruttive tramite laboratori qualificati
Grazie a una rete di produttori europei qualificati, EFS supporta progetti nei settori machinery, energia, Oil & Gas, ferroviario, cementifici, gru e automotive heavy-duty.
FAQ
Qual è la differenza tra UNI 5931 e UNI 5932?
La UNI 5931 identifica le viti a testa cava con filettatura metrica a passo grosso, mentre la UNI 5932 riguarda le versioni a passo fine. Queste ultime vengono generalmente utilizzate quando sono richiesti maggiore precisione di regolazione del precarico e migliore resistenza agli allentamenti dovuti alle vibrazioni.
Qual è la differenza tra ISO 4762 e DIN 912?
Entrambe identificano le viti a testa cilindrica con esagono incassato. ISO 4762 rappresenta l’attuale riferimento internazionale, mentre DIN 912 è la storica norma tedesca ancora largamente utilizzata come riferimento tecnico e commerciale.
Quando utilizzare una vite a testa cava a passo fine?
Le viti a passo fine vengono utilizzate quando il collegamento è soggetto a vibrazioni, carichi dinamici o quando è richiesta una regolazione più precisa del precarico di serraggio.
È possibile realizzare viti a testa cava a disegno?
Sì. Le viti a testa cava possono essere prodotte con diametri speciali, lunghezze fuori standard, materiali dedicati, trattamenti superficiali specifici, marcature personalizzate e geometrie sviluppate secondo disegno del cliente.
