Viti a disegno

Le viti a disegno sono elementi di fissaggio realizzati secondo specifiche tecniche definite dal cliente e progettati per rispondere a requisiti applicativi che non possono essere soddisfatti dalla bulloneria standard.

In molti casi derivano da una vite ISO, DIN o UNI modificata nelle dimensioni, nelle lavorazioni o nelle caratteristiche funzionali. In altri, si tratta di componenti sviluppati interamente per una specifica applicazione industriale.

Questa tipologia di fissaggio trova impiego nei settori machinery, Oil & Gas, energia, ferroviario, cementifici, automazione industriale e movimentazione dei materiali, dove il corretto funzionamento dell’assieme dipende anche dalla geometria e dalle caratteristiche del sistema di fissaggio.

Una vite a disegno è un elemento di fissaggio prodotto sulla base di una documentazione tecnica specifica anziché esclusivamente secondo una norma di catalogo.

Le personalizzazioni possono riguardare geometrie della testa, diametri, lunghezze, filettature, tolleranze, materiali, trattamenti superficiali e lavorazioni meccaniche aggiuntive.

Le viti a disegno vengono utilizzate quando le soluzioni standard non consentono di soddisfare requisiti di montaggio, resistenza meccanica, ingombro o funzionalità richiesti dal progetto.

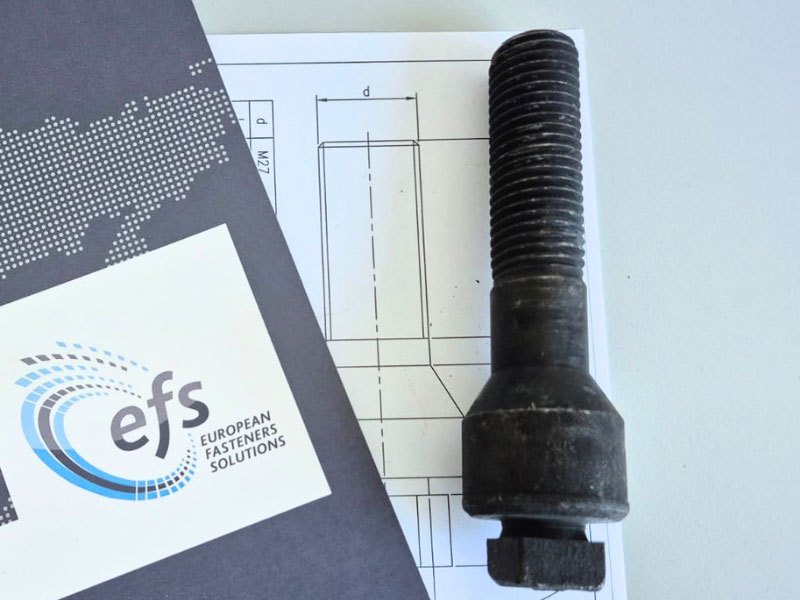

EFS realizza viti a disegno sulla base delle specifiche tecniche fornite dal cliente, supportando la produzione di componenti destinati a macchinari industriali, impianti, sistemi di trasmissione, attrezzature speciali e applicazioni soggette a condizioni operative particolarmente gravose. A seconda delle esigenze progettuali, la fornitura può prevedere materiali speciali, trattamenti superficiali dedicati, controlli dimensionali e certificazioni specifiche.

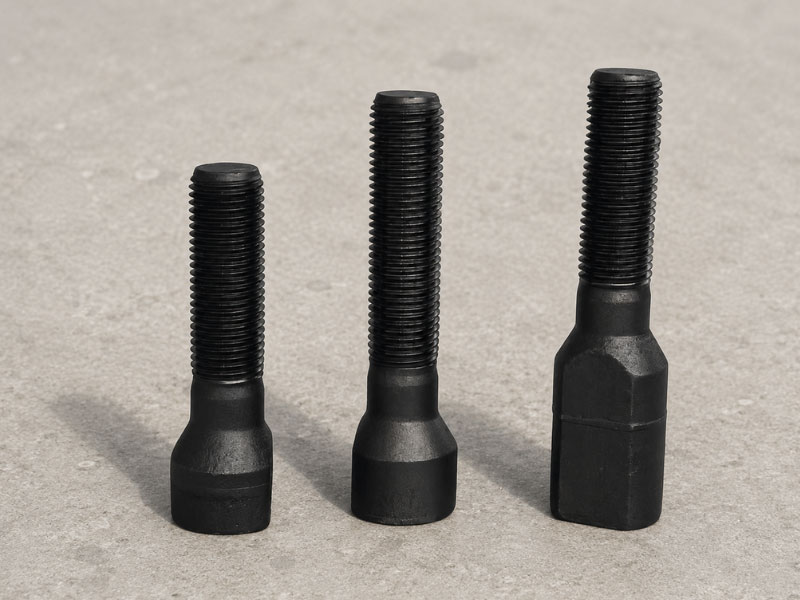

Le viti a corazza sono utilizzate per il fissaggio delle corazze interne dei mulini di frantumazione e macinazione impiegati nei cementifici e nell’industria mineraria.

Si tratta di componenti che vengono realizzati quasi esclusivamente su specifica tecnica del cliente, poiché ogni costruttore adotta geometrie e quote differenti in funzione del tipo di impianto e delle modalità di manutenzione previste.

Le configurazioni più comuni prevedono teste fresate o cilindriche, passi fini e classi di resistenza generalmente comprese tra 8.8 e 10.9.

I materiali più utilizzati sono acciai da bonifica e acciai legati destinati a lavorare in presenza di forti vibrazioni, urti e usura continua.

Le viti a testa quadra trovano impiego in applicazioni dove è necessario impedire la rotazione del fissaggio durante il serraggio o garantire l’accoppiamento con sedi dedicate.

Pur esistendo riferimenti normativi storici per alcune configurazioni, molte applicazioni industriali richiedono dimensioni e caratteristiche non standard, rendendo necessaria una produzione secondo specifiche progettuali.

Sono utilizzate in carpenteria metallica, impiantistica, sistemi di movimentazione, macchine speciali e attrezzature industriali.

I materiali più frequenti comprendono acciai al carbonio, acciai legati in classe 8.8 e 10.9 e acciai inox.

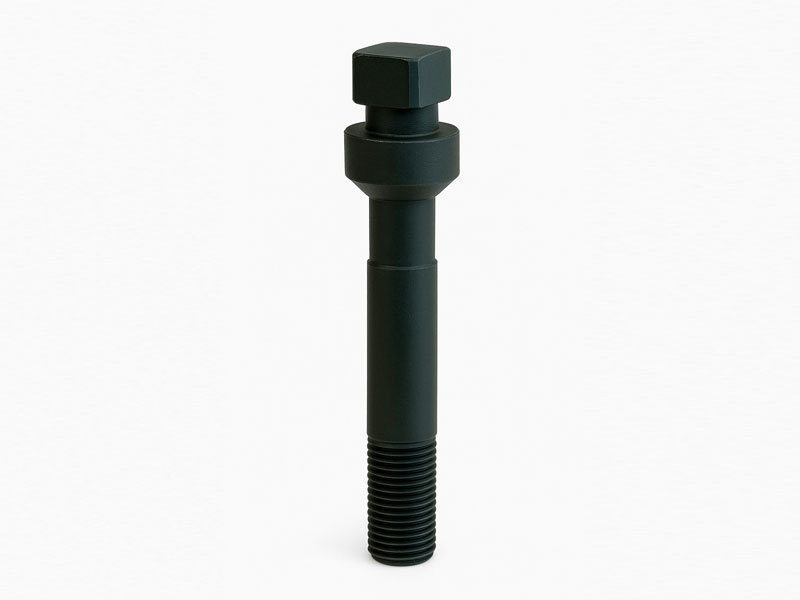

Le viti a strappo sono progettate per applicazioni dove è richiesto un fissaggio permanente o elevati livelli di sicurezza contro la manomissione.

La testa è progettata per rompersi al raggiungimento di una determinata coppia di serraggio, lasciando installato il corpo della vite e rendendo difficoltoso lo smontaggio.

Questi componenti vengono utilizzati in infrastrutture, impianti pubblici, sistemi di sicurezza, quadri elettrici, trasporti e apparecchiature che richiedono protezione contro interventi non autorizzati.

I materiali più utilizzati sono acciaio zincato e acciaio inox.

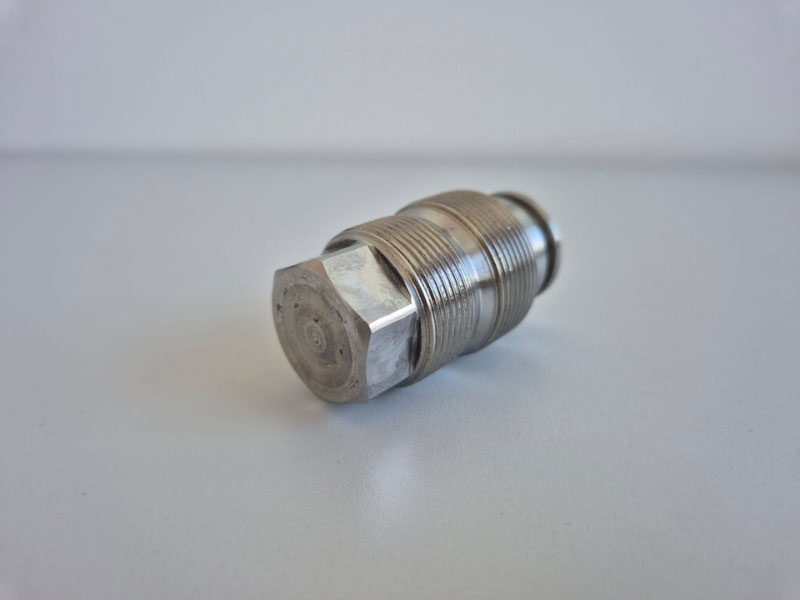

Le viti perno combinano le funzioni di fissaggio e perno di rotazione all’interno di un unico componente.

La presenza di diametri differenziati, superfici di appoggio, gole, scarichi o sezioni rettificate consente di svolgere contemporaneamente funzioni di bloccaggio, guida e posizionamento.

Sono ampiamente utilizzate in macchine industriali, sistemi di movimentazione, gruppi articolati, attrezzature meccaniche e applicazioni soggette a carichi dinamici.

I materiali maggiormente impiegati includono 42CrMo4, 39NiCrMo3, ASTM A193 B7 e acciai inox per ambienti corrosivi.

Le viti a testa cilindrica rappresentano una delle famiglie più frequentemente personalizzate nel settore industriale.

Spesso prendono come riferimento configurazioni riconducibili a norme come ISO 4762 o DIN 912, ma vengono modificate nelle quote funzionali per adattarsi alle esigenze dell’applicazione.

Le personalizzazioni possono riguardare altezza della testa, diametro, lunghezza del filetto, impronte speciali, filettature particolari, gole di scarico o lavorazioni meccaniche aggiuntive.

Sono utilizzate in macchine utensili, riduttori, impianti automatici, sistemi di trasmissione e gruppi meccanici di precisione.

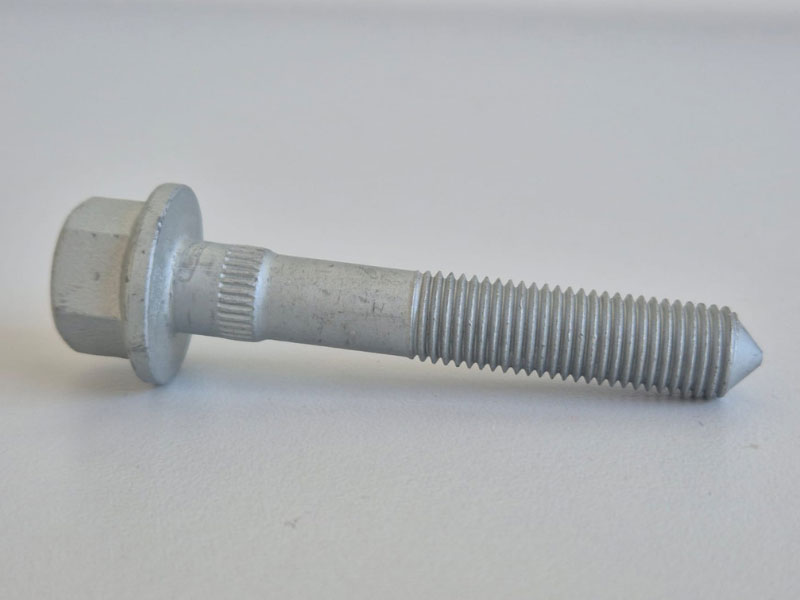

Le viti godronate sono caratterizzate dalla presenza di una godronatura o zigrinatura realizzata sul gambo, sotto testa o in specifiche aree funzionali del componente.

Questa lavorazione può migliorare il bloccaggio, favorire l’accoppiamento a interferenza o contribuire al corretto posizionamento del componente durante il montaggio.

Sono utilizzate in applicazioni automotive, power transmission, macchine agricole, sistemi di movimentazione e gruppi meccanici soggetti a vibrazioni.

I materiali più diffusi sono acciai da bonifica nelle classi 10.9 e 12.9, spesso abbinati a trattamenti superficiali anticorrosione o sistemi frenanti.

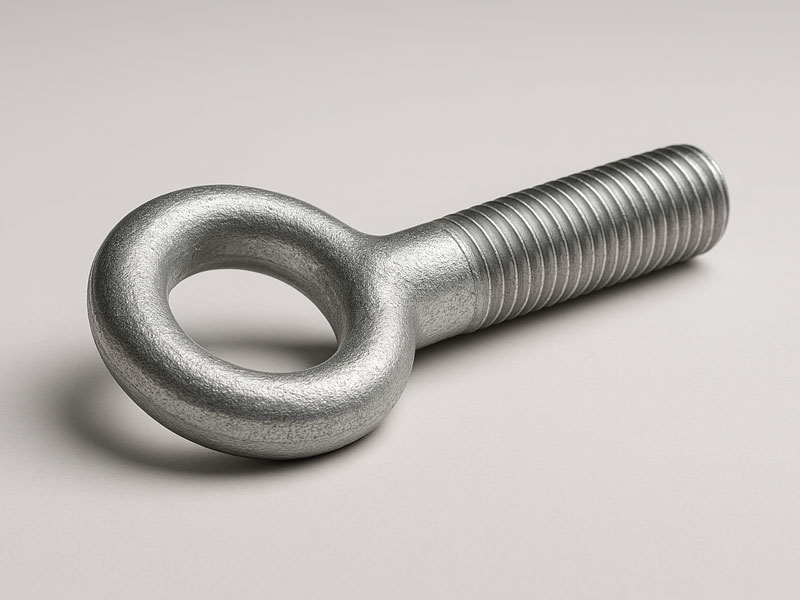

Le viti a occhio sono elementi di fissaggio dotati di un anello integrato che consente operazioni di sollevamento, movimentazione, ancoraggio o tensionamento di componenti e strutture.

Sono utilizzate in impianti industriali, macchine, carpenteria pesante, attrezzature di sollevamento e sistemi di movimentazione dei carichi. Oltre alle versioni normalizzate, molte applicazioni richiedono dimensioni, filettature o materiali speciali realizzati a disegno.

I materiali più utilizzati comprendono acciai al carbonio, acciai legati ad alta resistenza e acciai inox.
