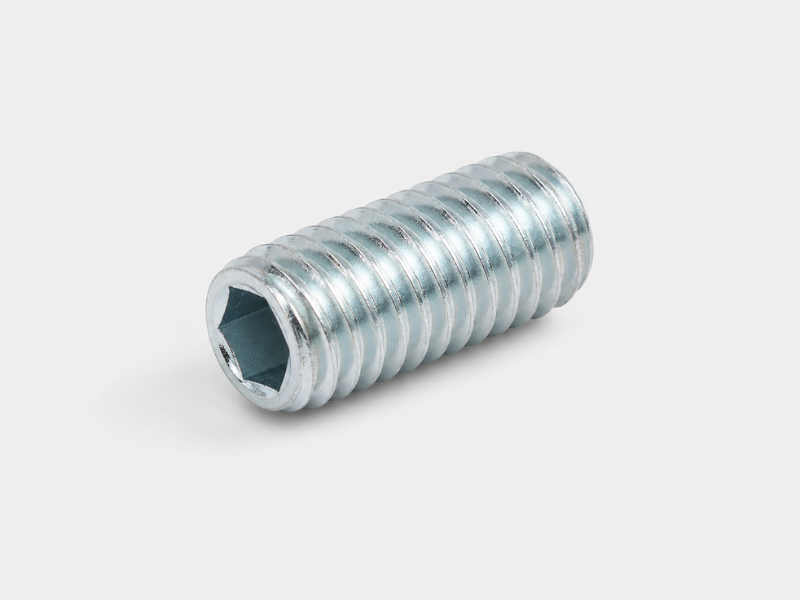

I grani industriali sono elementi di fissaggio utilizzati per il bloccaggio e il posizionamento di componenti meccanici all’interno di alberi, mozzi, pulegge, giunti e organi di trasmissione.
Conosciuti anche come viti senza testa, vengono avvitati completamente nella sede filettata e operano esercitando una pressione controllata sul componente da bloccare. Questa configurazione permette di realizzare collegamenti compatti, privi di sporgenze esterne e adatti a gruppi meccanici soggetti a rotazione o a limitati spazi di installazione.
La loro funzione principale non è quella di generare il precarico tipico della bulloneria strutturale, ma di impedire spostamenti indesiderati, mantenere il corretto posizionamento dei componenti e contribuire alla trasmissione della coppia nei sistemi meccanici.
Caratteristiche dei grani industriali
I grani sono generalmente realizzati con filettatura completa e impronta esagonale incassata, soluzione che consente un montaggio semplice anche in spazi ridotti.
Rispetto ad altre tipologie di fissaggio, offrono il vantaggio di poter essere installati completamente all’interno del componente senza alterarne gli ingombri esterni. Questa caratteristica li rende particolarmente diffusi nei sistemi di trasmissione, nei riduttori, nelle apparecchiature di automazione e nelle macchine utensili.
La scelta del grano deve tenere conto non solo delle dimensioni, ma anche delle condizioni operative, del materiale delle parti accoppiate e della frequenza prevista di manutenzione o smontaggio.
Tipologie di grani secondo le norme ISO 4026, 4027, 4028 e 4029
Le norme UNI EN ISO definiscono le principali configurazioni dei grani con esagono incassato.
ISO 4026 – Grani a punta piatta
La punta piatta garantisce una distribuzione uniforme della pressione sulla superficie di contatto ed è indicata quando si desidera limitare le deformazioni del componente serrato.
ISO 4027 – Grani a punta conica
La punta conica consente un posizionamento preciso e una buona resistenza allo spostamento grazie alla sua azione localizzata sul materiale di accoppiamento.
ISO 4028 – Grani a punta a coppa
La punta a coppa rappresenta una delle configurazioni più diffuse nelle applicazioni industriali. La geometria concava favorisce una presa efficace sull’albero e garantisce un buon compromesso tra tenuta e semplicità di montaggio.
ISO 4029 – Grani a punta cilindrica
I grani a punta cilindrica vengono utilizzati quando è necessario ottenere un accoppiamento preciso con sedi dedicate o punti di riferimento lavorati meccanicamente.
Applicazioni industriali dei grani
I grani industriali trovano impiego in numerosi sistemi meccanici dove è necessario bloccare o posizionare un componente senza ricorrere a fissaggi più complessi.
Sono utilizzati, ad esempio, in:
- riduttori industriali
- motori elettrici
- pulegge e mozzi
- giunti di trasmissione
- ingranaggi e pignoni
- macchine utensili
- sistemi di automazione
- apparecchiature per il packaging
- macchinari industriali speciali
In queste applicazioni il corretto dimensionamento del componente contribuisce alla stabilità del collegamento e alla ripetibilità del posizionamento durante il funzionamento.
Normative ISO e requisiti dimensionali
Le norme UNI EN ISO 4026, 4027, 4028 e 4029 costituiscono il principale riferimento per la definizione geometrica dei grani con esagono incassato.
Gli standard stabiliscono dimensioni nominali, tolleranze, caratteristiche dell’impronta e parametri dimensionali necessari per garantire intercambiabilità e compatibilità tra i componenti.
Nelle applicazioni industriali più impegnative la conformità normativa viene spesso affiancata da requisiti aggiuntivi relativi a materiali, trattamenti superficiali, controlli dimensionali e documentazione di qualità.
Materiali disponibili
I grani industriali possono essere realizzati in differenti materiali in funzione dell’ambiente di esercizio e delle prestazioni richieste.
Tra i materiali più utilizzati troviamo:
- acciai al carbonio
- acciai legati ad alta resistenza
- acciaio inox A2
- acciaio inox A4
- 42CrMo4
- 39NiCrMo3
- Duplex
- Super Duplex
- Inconel e altre leghe speciali
La scelta del materiale assume particolare importanza in presenza di agenti corrosivi, temperature elevate o applicazioni soggette a vibrazioni continue.
Trattamenti superficiali
I trattamenti superficiali consentono di migliorare la resistenza alla corrosione e di adattare il componente alle condizioni operative previste.
Tra i trattamenti più utilizzati rientrano:
- zincatura elettrolitica
- zincatura a caldo
- Geomet® e rivestimenti zinc-flake
- brunitura
- fosfatazione
- nichelatura chimica
- rivestimenti con funzione frenante sulla filettatura
La scelta del trattamento dipende dall’ambiente di lavoro, dalla durata richiesta e dalla compatibilità con il sistema di assemblaggio.
Capacità EFS
I grani non rappresentano una delle famiglie di prodotto maggiormente richieste nel mercato di riferimento EFS. Le forniture riguardano generalmente esigenze specifiche legate a macchinari industriali, componenti tecnici o requisiti dimensionali particolari.
Grazie alla collaborazione con produttori qualificati italiani ed europei, EFS può supportare richieste che prevedono materiali non standard, trattamenti dedicati, controlli aggiuntivi e documentazione tecnica specifica.
Su richiesta possono essere gestiti certificati EN 10204 3.1 e 3.2, tracciabilità dei materiali e controlli dimensionali in funzione delle specifiche applicative.
FAQ
Qual è la differenza tra grani industriali e viti senza testa?
I due termini vengono spesso utilizzati come sinonimi. Nel linguaggio tecnico il termine grano identifica generalmente un elemento filettato destinato al bloccaggio o al posizionamento di componenti meccanici.
In quali applicazioni vengono utilizzati i grani?
Sono impiegati principalmente in alberi, mozzi, pulegge, giunti, riduttori, motori elettrici e sistemi di trasmissione dove è necessario impedire movimenti relativi tra i componenti.
È possibile fornire grani con materiali o trattamenti particolari?
Sì. In funzione dell’applicazione possono essere richiesti materiali speciali, trattamenti superficiali dedicati e specifiche documentali aggiuntive.
