Spine
Le spine sono componenti meccanici utilizzati per il centraggio, il posizionamento e il bloccaggio preciso di parti meccaniche. Pur essendo elementi apparentemente semplici, svolgono un ruolo fondamentale nella ripetibilità degli assemblaggi, nella trasmissione degli sforzi e nel corretto allineamento di componenti soggetti a vibrazioni o smontaggi frequenti.
Per EFS le spine rappresentano una produzione complementare rispetto alla bulloneria speciale. La maggior parte delle forniture riguarda infatti spine realizzate completamente a disegno, con geometrie, tolleranze, materiali e trattamenti definiti dalle specifiche del cliente, spesso destinate ad applicazioni industriali ad alta precisione.
Caratteristiche delle spine industriali
Le spine sono progettate per garantire il corretto posizionamento reciproco dei componenti, evitando spostamenti indesiderati e assicurando precisione e ripetibilità durante il montaggio e le successive operazioni di manutenzione.

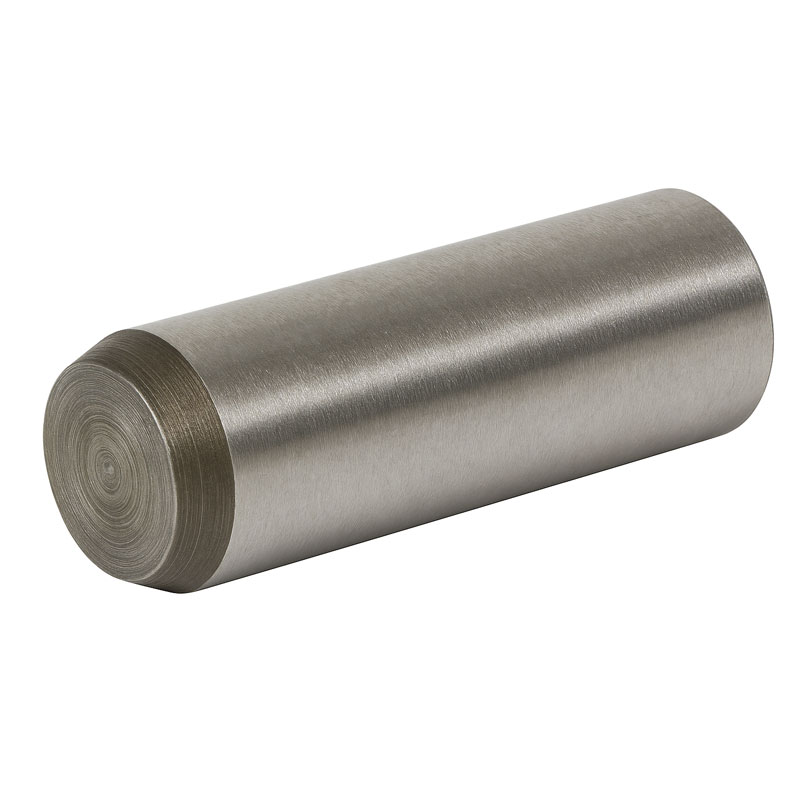

Spine cilindriche
Le spine cilindriche sono impiegate principalmente per il centraggio di componenti meccanici con accoppiamenti di precisione. Possono essere prodotte secondo le principali normative internazionali oppure realizzate a disegno per soddisfare specifiche esigenze dimensionali.

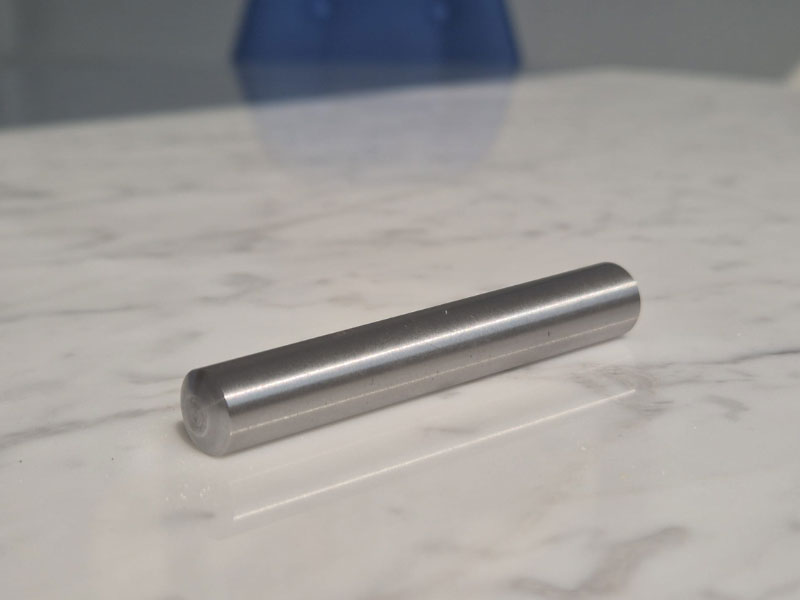

Spine coniche
Le spine coniche, generalmente con conicità 1:50, garantiscono un accoppiamento stabile grazie all’interferenza tra spina e sede. Sono particolarmente indicate nelle macchine utensili e nei sistemi soggetti a vibrazioni, dove è richiesto un riposizionamento preciso dopo ogni smontaggio. La rettifica finale consente di ottenere elevate precisioni dimensionali e un perfetto accoppiamento.
Spine elastiche
Le spine elastiche vengono utilizzate quando è necessario compensare leggere variazioni dimensionali e assorbire urti o vibrazioni, mantenendo una forza di serraggio costante nel tempo.
Spine speciali a disegno
Per numerose applicazioni industriali le spine vengono realizzate completamente a disegno, con diametri, lunghezze, tolleranze e geometrie personalizzate in funzione del componente da assemblare.
Applicazioni industriali delle spine
Le spine trovano impiego in numerosi settori industriali dove precisione e affidabilità del posizionamento sono essenziali.
Tra le principali applicazioni rientrano:
- macchine utensili;
- riduttori e sistemi di trasmissione;
- machinery;
- impianti Oil & Gas;
- settore energia;
- automazione industriale.
Sono utilizzate per il centraggio di flange, carter, basamenti, guide, gruppi meccanici e altri componenti che richiedono elevata precisione di montaggio e ripetibilità degli accoppiamenti.
Normative ISO, DIN e UNI
Le spine possono essere prodotte secondo le principali norme internazionali oppure realizzate su specifica del cliente.
Le normative più diffuse comprendono:
- ISO 2338 / DIN 7 – spine cilindriche;
- ISO 8734 – spine cilindriche temprate e rettificate;
- ISO 2339 / DIN 1 – spine coniche;
- ISO 8752 – spine elastiche a fessura.
Nelle applicazioni speciali è comunque frequente la produzione completamente a disegno, con tolleranze e caratteristiche definite dal progetto.
Materiali disponibili
In funzione dell’applicazione e delle condizioni di esercizio, EFS può fornire spine speciali realizzate in:
- acciai al carbonio;
- acciai legati come 42CrMo4 e 39NiCrMo3;
- acciai inox;
- Duplex e Super Duplex;
- Inconel e altre leghe speciali.
La scelta del materiale dipende dai requisiti di resistenza meccanica, corrosione, temperatura e durata previsti dall’applicazione.
Trattamenti e rilavorazioni
Nelle spine speciali le lavorazioni di finitura rivestono spesso un’importanza pari a quella del materiale. In funzione delle specifiche progettuali, EFS coordina rilavorazioni meccaniche e trattamenti finalizzati a garantire precisione dimensionale, resistenza meccanica e durata nel tempo.
Rilavorazioni meccaniche
Le principali lavorazioni comprendono:
- rettifica di precisione;
- tornitura e rilavorazioni a disegno;
- finiture dimensionali con tolleranze centesimali;
- lavorazioni dedicate per accoppiamenti di precisione.
Trattamenti termici e superficiali
In base alle esigenze applicative possono essere eseguiti:
- bonifica;
- tempra e rinvenimento;
- brunitura;
- zincatura elettrolitica;
- nichelatura chimica;
- rivestimenti Geomet® e altri trattamenti anticorrosione.
Capacità EFS
Le spine rappresentano una fornitura specialistica realizzata prevalentemente su disegno del cliente. EFS coordina l’intero processo produttivo, dalla scelta del materiale alle lavorazioni meccaniche, dai trattamenti ai controlli dimensionali, fino alla documentazione tecnica.
Sono disponibili, su richiesta, materiali speciali, completa tracciabilità della materia prima, certificati EN 10204 3.1 e 3.2 e controlli dimensionali conformi alle specifiche di progetto.
FAQ
Qual è la differenza tra una spina cilindrica e una conica?
La spina cilindrica viene utilizzata principalmente per il centraggio di precisione, mentre la spina conica realizza un bloccaggio per interferenza che offre maggiore stabilità anche in presenza di vibrazioni.
È possibile realizzare spine a disegno?
Sì. EFS realizza spine su specifica del cliente con geometrie, tolleranze, materiali e trattamenti personalizzati, anche in acciai legati, inox e leghe speciali.
Quali materiali sono più indicati per ambienti corrosivi?
Per applicazioni particolarmente gravose possono essere utilizzati acciai inox, Duplex, Super Duplex o leghe a base di nichel, selezionati in funzione dell’ambiente operativo e delle specifiche del progetto.
